उत्पत्ति के प्लेस:
शेनझेन, चीन
ब्रांड नाम:
BOE
प्रमाणन:
RoHS, ISO9001
मॉडल संख्या:
NV105WAM-N31
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो
परिचय:

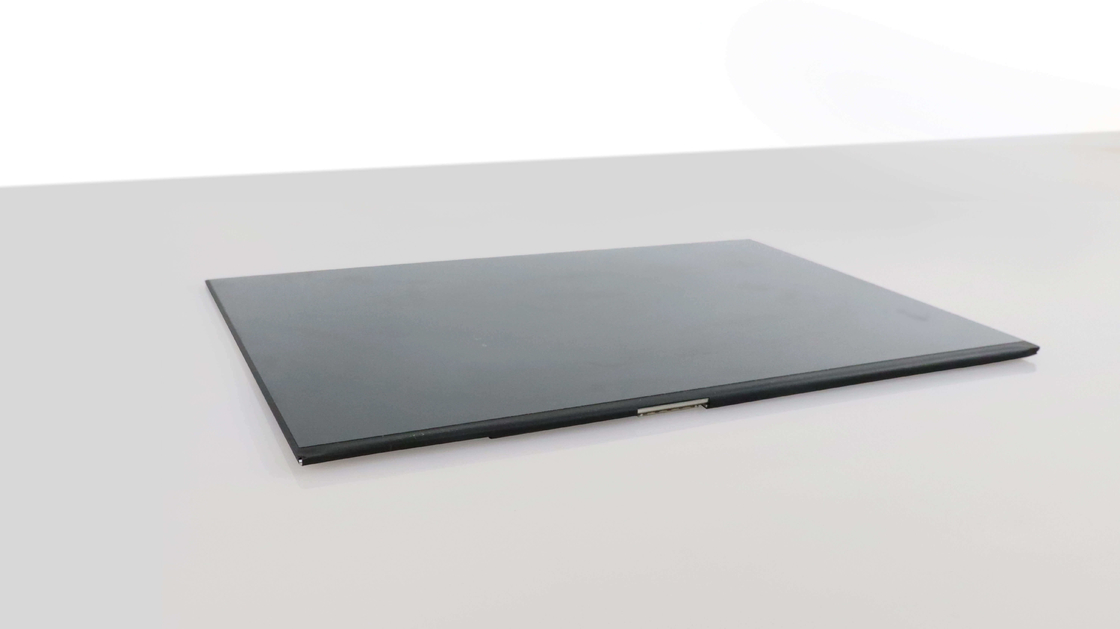

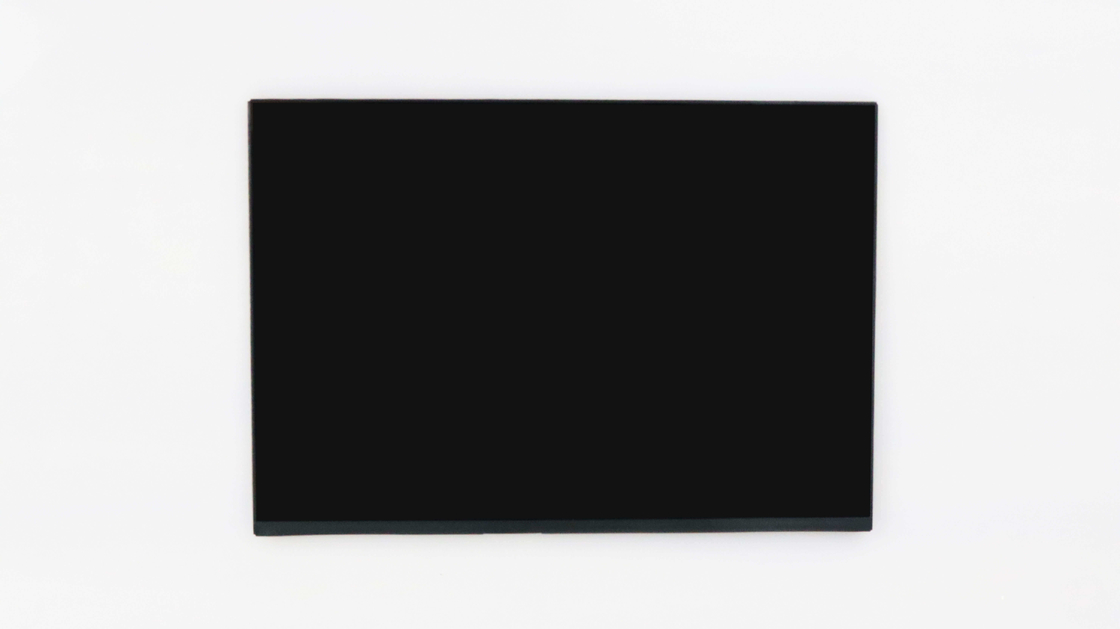

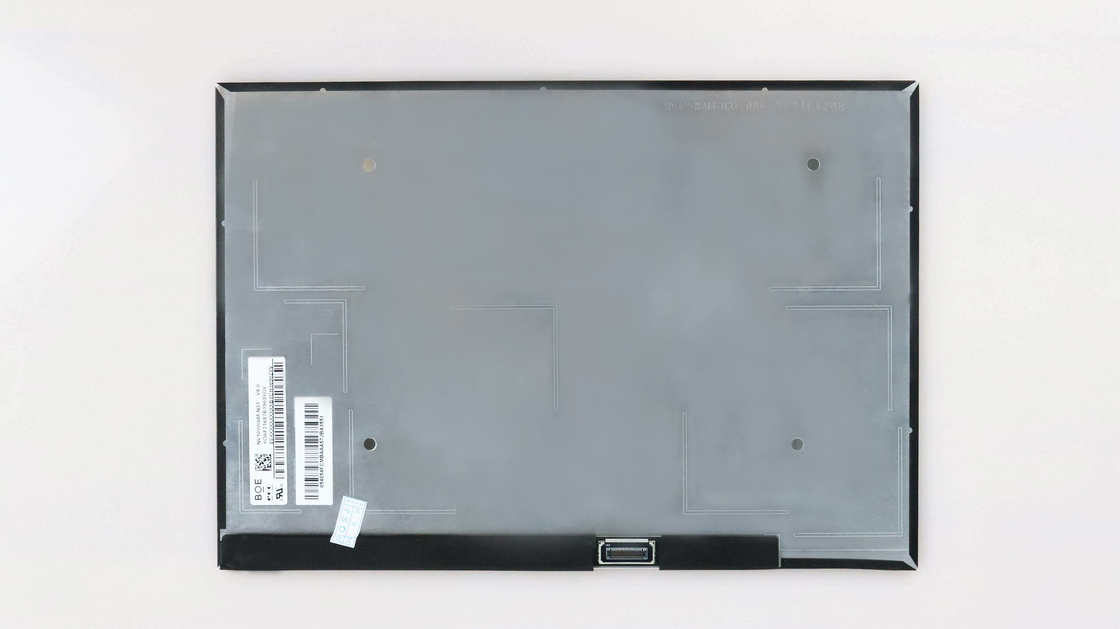

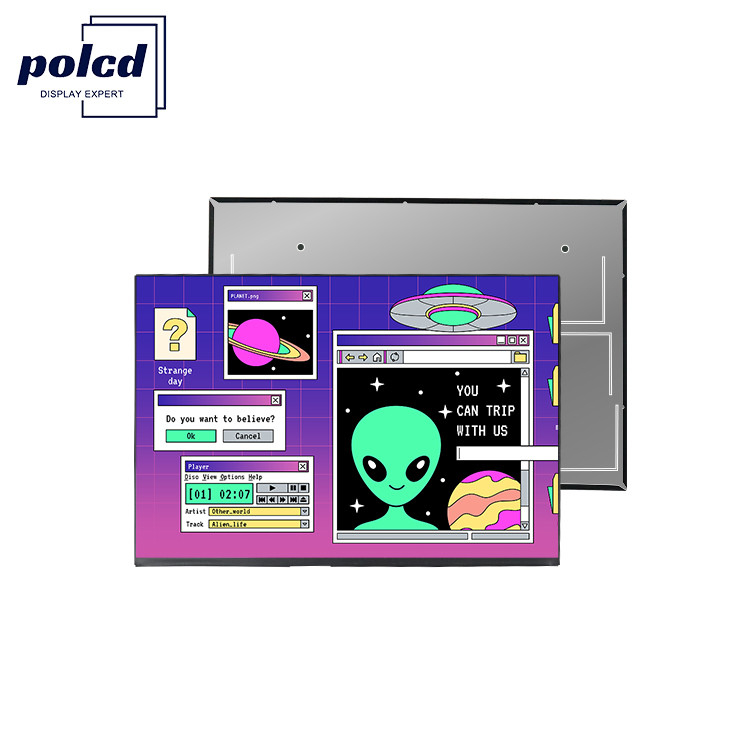

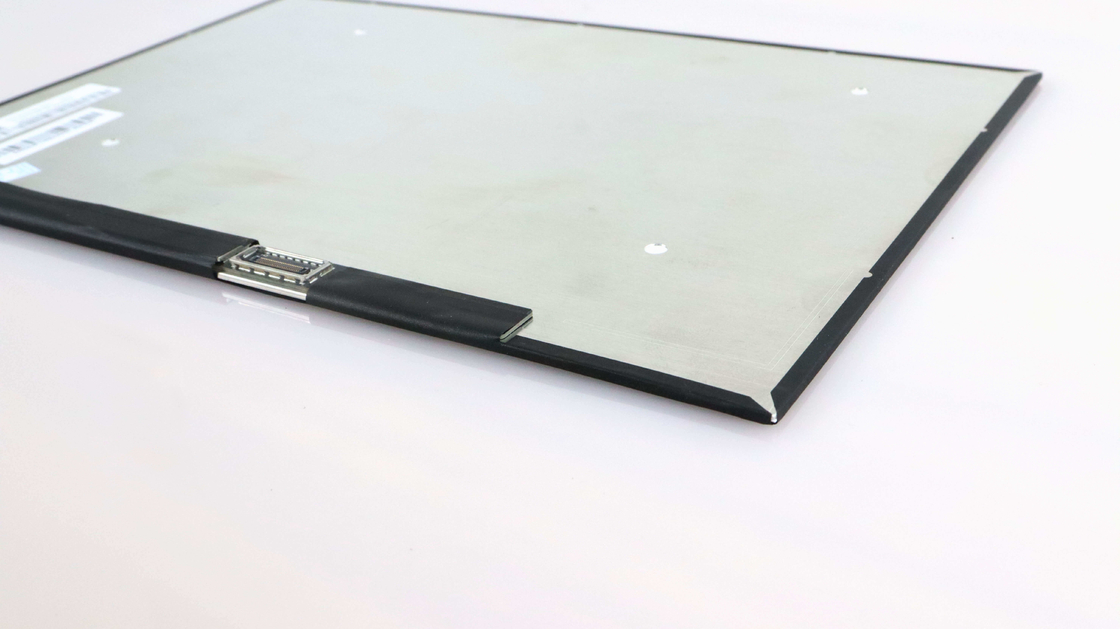

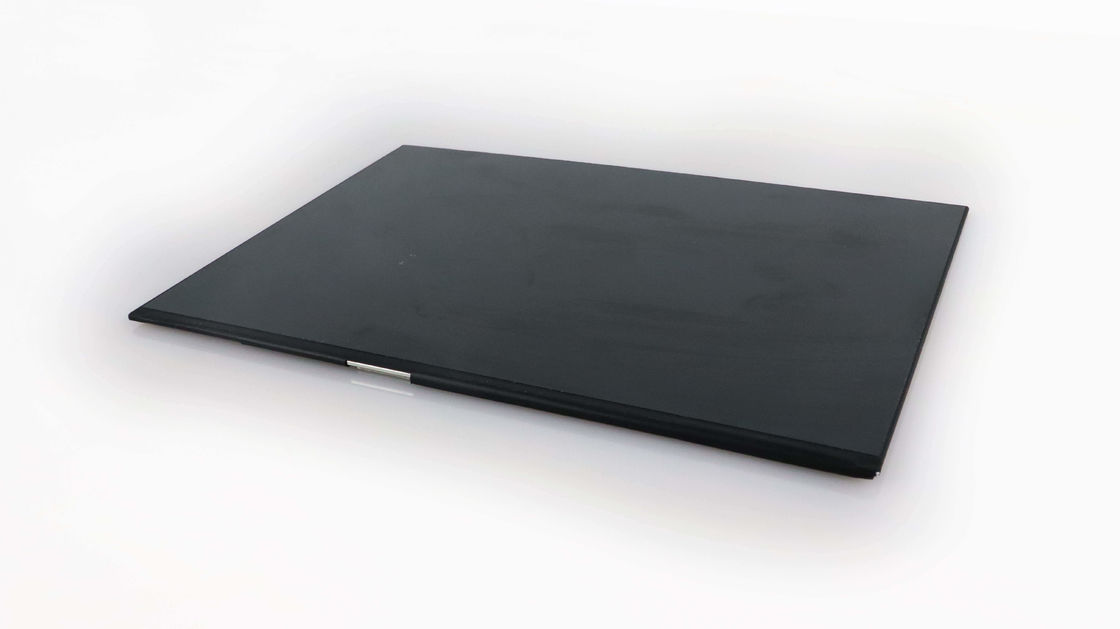

NV105WAM-N31एक रंग सक्रिय मैट्रिक्स टीएफटी एलसीडी मॉड्यूल है जो एक सक्रिय स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन टीएफटी (पतली फिल्म ट्रांजिस्टर) का उपयोग करता है। इस मॉड्यूल में एक 10 है।पूर्ण-एचडी+ रिज़ॉल्यूशन (1920 क्षैतिज द्वारा 1280 ऊर्ध्वाधर पिक्सेल सरणी) के साथ 51 इंच विकर्ण मापा सक्रिय क्षेत्रप्रत्येक पिक्सेल को लाल, हरा, नीला डॉट्स में विभाजित किया गया है जो ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16.7M ((8bit) रंग और रंग दायरे sRGB100% प्रदर्शित कर सकता है।इस मॉड्यूल के लिए प्रयुक्त टीएफटी-एलसीडी पैनल एक कम प्रतिबिंब और उच्च रंग प्रकार हैइसलिए, यह मॉड्यूल नोटबुक पीसी के लिए उपयुक्त है. सभी इनपुट सिग्नल eDP1.4a इंटरफेस संगत हैं.
आवेदनः
नोटबुक पीसी (वाइड टाइप)
पैरामीटरः
| मॉडल | NV105WAM-N31 |
| पिक्सेल की संख्या |
1920 (एच) × 1280 (वी) पिक्सल (1 पिक्सेल = आर + जी + बी डॉट्स) |
| सक्रिय क्षेत्र | 222.048(H) × 148.032 (V) मिमी |
| पिक्सेल पिच | 115.65 ((H) × 115.65 (V) um |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
| रंग श्रेणी | TYP:sRGB 100%, Min:sRGB:96% |
| रंग प्रदर्शित करें | 16.7M ((8bit) |
| प्रदर्शन मोड | आम तौर पर काला |
|
आयामी रूपरेखा
|
227.048± 0.4 (H) *157.732± 0.4 ((V) ((W/ FPC bendin g) *1.95 (अधिकतम) ((W/O PCB) 227.048± 0.4 (H) *157.732± 0.4 ((V) ((W/ FPC bendin g) *4.5 (अधिकतम) ((W/ PCB) |
| सतह उपचार | एचसी |
| सतह की कठोरता | 2H |
| बैक लाइट | नीचे के किनारे की तरफ, 1-एलईडी प्रकाश पट्टी प्रकार |
|
शक्ति उपभोग |
पीडीः 0.42 (अधिकतम) डब्ल्यू पीबीएलः 1.69 (अधिकतम) डब्ल्यू कुलः 2.08 (अधिकतम) W |
| वजन | 115 ((अधिकतम) g |
विशेषताएं:
1. 2.7Gbps लिंक दरों के साथ 2 लेन ईडीपी इंटरफ़ेस
2पतला और हल्का वजन
3. 16.7M (8बिट) रंग गहराई, रंग पैमाना SRGB 100%
4. एकल एलईडी प्रकाश पट्टी (नीचे की ओर/क्षैतिज दिशा)
5. डेटा सिग्नल मोड सक्षम करें
6ग्रीन प्रोडक्ट (RoHS और हेलोजन मुक्त उत्पाद)
7. कम ड्राइविंग वोल्टेज और कम बिजली की खपत
8. बोर्ड EDID चिप
9डीपीसीडी संस्करण 1.2
10कार्यःPSR2+LRR/BIST/इंस्टेंट ऑन
