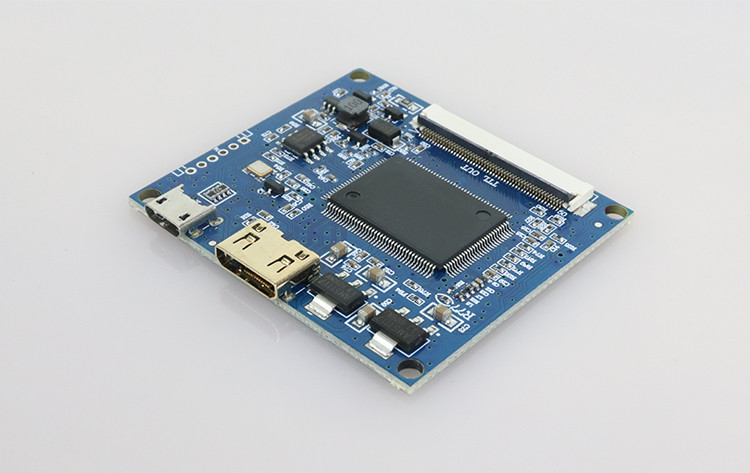

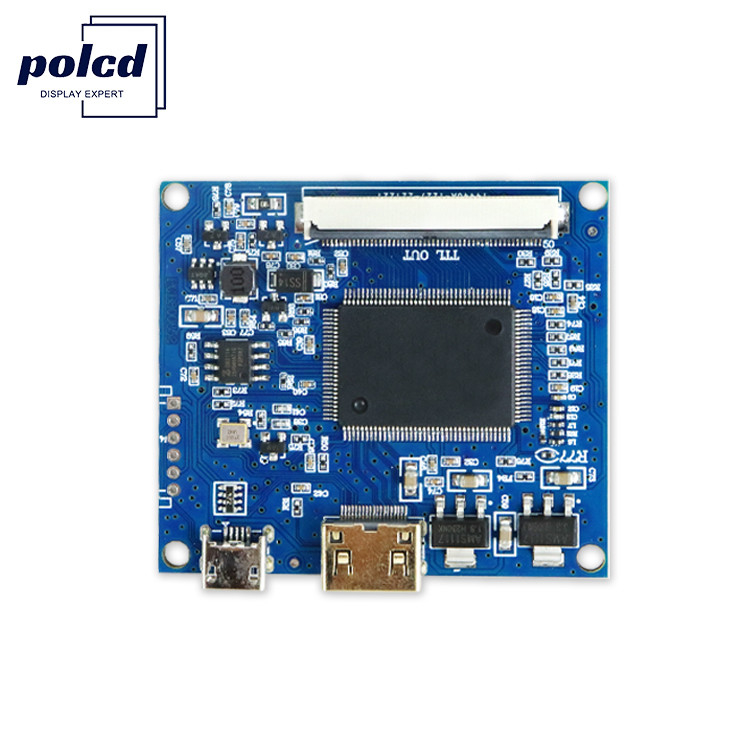

at043tn24.v.1 Mirco USB hd mi vga rgb कनेक्टर सार्वभौमिक ड्राइव बोर्ड
पीसीबी उत्पादों की उपस्थिति, आकार और कार्य बिल्कुल समान हैं, लेकिन एलसीडी स्क्रीन ड्राइव किए गए मॉडल अलग हैंः

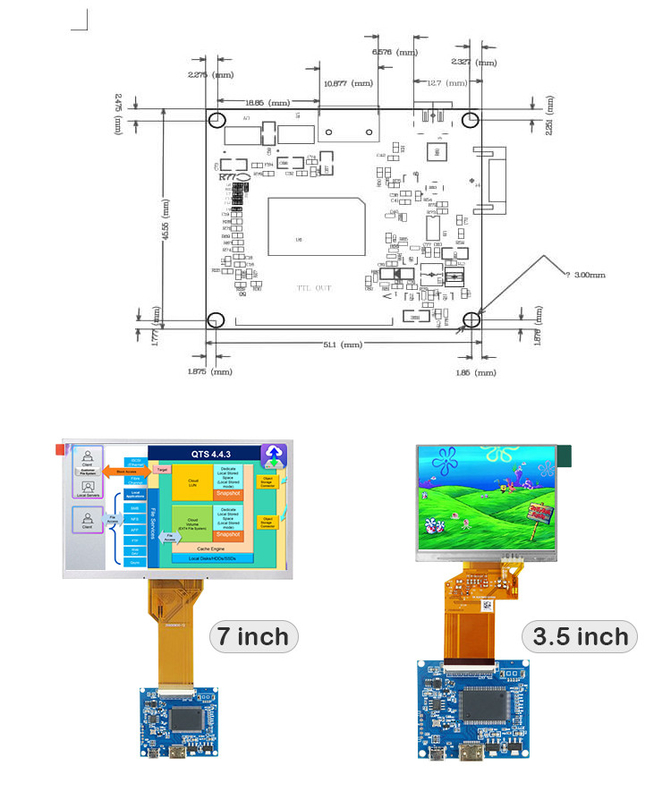

| ड्राइवर बोर्ड मॉडल | कार्य विवरण | टिप्पणी |
| पीसीबी800850 | समर्थन 3.5 इंच एलसीडी | परिभाषा संदर्भ LQ035NC111 |
| पीसीबी800851 | समर्थन 4.3 इंच-40P एलसीडी | परिभाषा संदर्भ AT043TN24V.1 |
| पीसीबी800852 | समर्थन 50PIN एलसीडी | परिभाषा संदर्भ AT070TN92 |
| पीसीबी800853 | समर्थन 40PIN एलसीडी | परिभाषा संदर्भ EJ070NA-01J |
| आयामः 52 मिमी*46 मिमी*6 मिमी | ||
इंटरफ़ेस फ़ंक्शन का वर्णन
| एचडी-एमआई | HD-MI इनपुट | एचडी-एमआई मानक 1 है।2 |
| यूएसबी1 | शक्ति इनपुट | 5V |
| J4 | शक्ति इनपुट | 5V |
| CON8 | टच आउटपुट पोर्ट | स्क्रीन के कोने तक सीधी पहुँच |
| CON6 | TTL-50PIN सिग्नल आउटपुट | परिभाषा संदर्भ AT070TN92 |
विशेषताएं
1मिर्को यूएसबी पावर सप्लाई इंटरफेस, 5 वी मानक पावर सप्लाई, 1.5 ए से अधिक होने की आवश्यकता है।
2. कोई बटन और कोई रिमोट कंट्रोल नहीं. यह स्वचालित रूप से एचडी-एमआई चैनल पर स्विच करेगा एचडी-एमआई में प्लग करने के बाद.
3. 1 चैनल HD-MI सिग्नल इनपुट, और यह आईसी HD-MI 1 का समर्थन करता है।2
4. एचडी-एमआई उच्च गुणवत्ता वाला मिनी स्वर्ण-चिकित्सीय आधार है।
5स्क्रीन इंटरफेस उच्च गुणवत्ता वाले स्वर्ण-प्लेटेड कनेक्टर 40PIN-AT043TN24.V.1 परिभाषा को अपनाता है।
6.यूएसबी --डीएम + डीपी सिग्नल को बाहरी रूप से विस्तारित किया जा सकता है।
7ड्राइवर बोर्ड एक विशेष सर्किट डिजाइन को अपनाता है जो 10V के भीतर एलईडी बैकलाइट को चला सकता है और 180MA के अधिकतम वर्तमान आउटपुट का समर्थन करता है।
9. टीटीएल सिग्नल आउटपुट का समर्थन करें.
यह सामान्य 40PIN 4.3 और 5 इंच एलसीडी स्क्रीन जैसे AT043TN24.V1 का समर्थन कर सकता है
यह ड्राइवर बोर्ड पूर्ण एसएमडी प्रौद्योगिकी को अपनाता है। प्रासंगिक मापदंडों को औद्योगिक मानकों के अनुसार डिज़ाइन किया गया है, और शिपिंग मानकों को नागरिक मानकों के अनुसार किया गया है।
10इस ड्राइवर बोर्ड में एक दो तरफा सोने की चादर वाली विशेष एफपीसी सीट का प्रयोग किया गया है। एफपीसी में ऊपरी और निचले कनेक्शनों के बीच अंतर नहीं है और इसका सीधा उपयोग किया जा सकता है।
परिवहन, भंडारण, उपयोग की आवश्यकताएं
1भारी दबाव न लगाएं और न ही झुकने के कारण विकृत हों।
2अस्थिर और जल प्रतिरोधी
3सापेक्ष आर्द्रता < 80%
4ऑपरेशन तापमानः -1~60°C
5ऑपरेशन आर्द्रताः 0~40°C

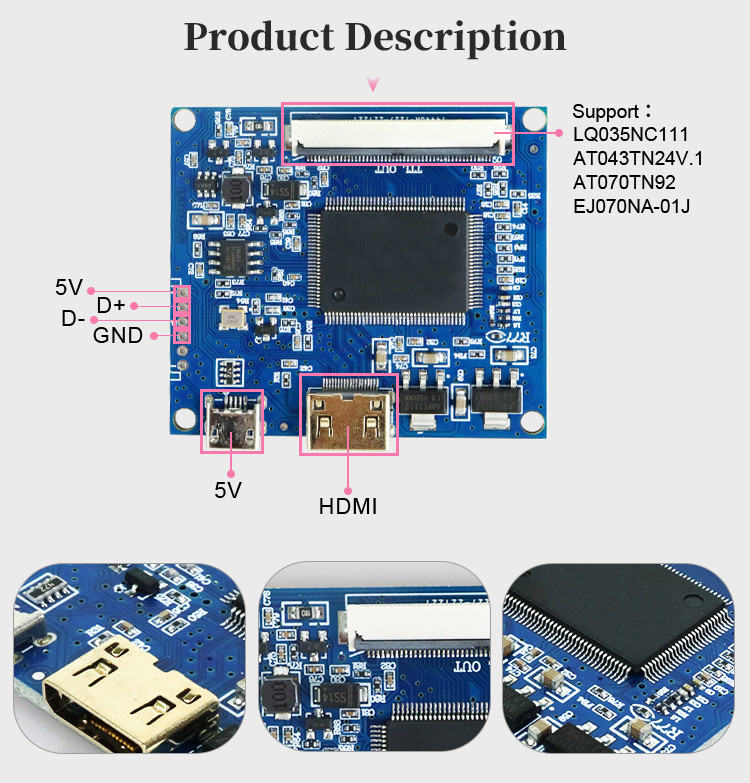

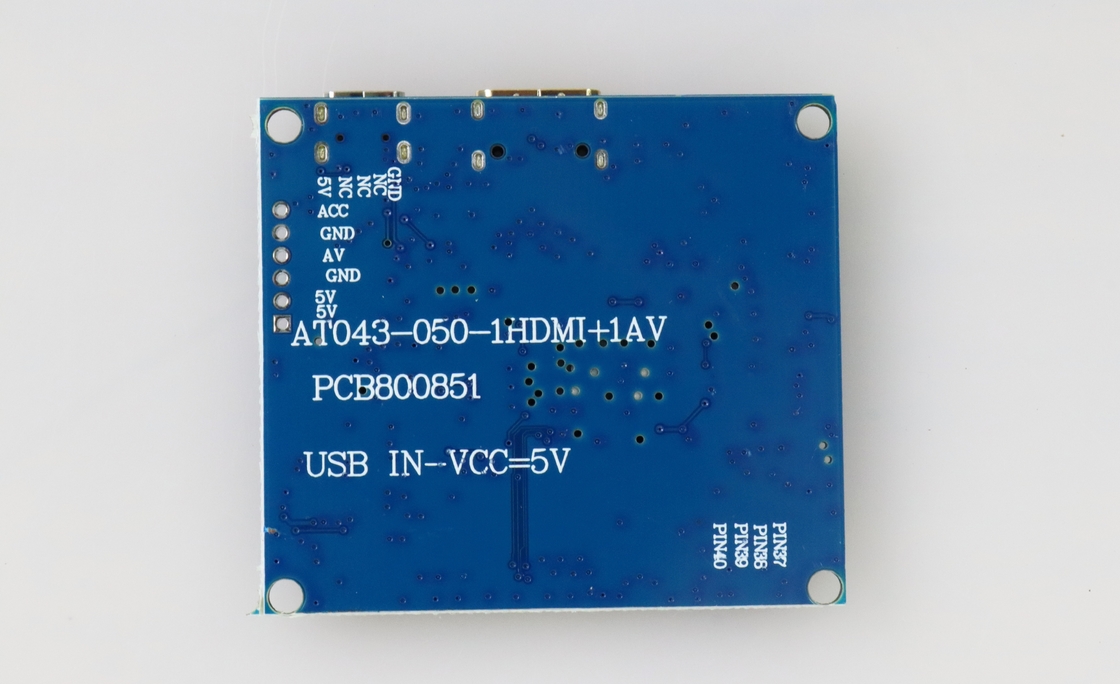

J4-IN पावर कनेक्टर
| 1 | +5V | पावर सप्लाई इनपुट वोल्टेज |
| 2 | डी+ | यूएसबी सिग्नल कनेक्शन |
| 3 | डी- | यूएसबी सिग्नल कनेक्शन |
| 4 | जीएनडी | जीएनडी |
| 5 | एवी | कोई कार्य नहीं |
| 6 | जीएनडी | मिट्टी |
HD-MI कनेक्टर
| 1 | मिनी एचडी-एमआई मानक इंटरफ़ेस | मानक केबल उपलब्ध |
MIRCO यूएसबी कनेक्टर
| 1 | मिर्को यूएसबी मानक इंटरफ़ेस | मानक केबल उपलब्ध |
CON4 --यह इंटरफ़ेस एलसीडी स्क्रीन FPC के ऊपरी और निचले कनेक्शन के बीच अंतर नहीं करता है।
अपनी जांच सीधे हमें भेजें
